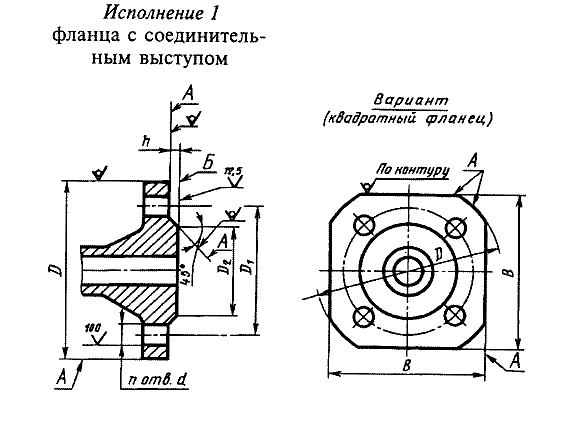

Фланцы с присоединительным выступом ГОСТ, DIN (EN1092-1) c PN до 250 и ANSI до 2500, Чертеж и размеры


Фланцы с присоединительным выступом ГОСТ, DIN/EN c PN до 250 и ANSI/ASME до 2500, Чертеж и размеры
Стандарт Проход условный,
Dy, mm
Проход условный,
Dy, дюймы
Давление условное,
Ру, кг/см2
Класс ANSI D D1 D2 d n h Номинальный диаметр
болтов или шпилек,
мм
Номинальный диаметр
болтов или шпилек,
дюймы
Длина
шпильки,
мм
ANSI B 16-5 (10) 3/8 (20) 150 88,9 60,3 34,9 15,9 4 1,6 (12.7) 0,500 65
ANSI B 16-5 (10) 3/8 (100) 600 95,2 66,7 34,9 15,9 4 6,4 (12.7) 0,500 75
ANSI B 16-5 (10) 3/8 (50) 300 95,2 66,7 34,9 15,9 4 1,6 (12.7) 0,500 65
ANSI B 16-5 (10) 3/8 (250) 1500 120,6 82,5 34,9 22,2 4 6,4 (19.1) 0,750 110
ANSI B 16-5 (10) 3/8 (150) 900 120,6 82,5 34,9 22,2 4 6,4 (19.1) 0,750 110
ANSI B 16-5 (10) 3/8 (420) 2500 133,3 88,9 34,9 22,2 4 6,4 (19.1) 0,75 120
ANSI B 16-5 (15) 1/2 (20) 150 88,9 60,3 34,9 15,9 4 1,6 (12.7) 0,500 65
ANSI B 16-5 (15) 1/2 (100) 600 95,2 66,7 34,9 15,9 4 6,4 (12.7) 0,500 75
ANSI B 16-5 (15) 1/2 (50) 300 95,2 66,7 34,9 15,9 4 1,6 (12.7) 0,500 65
ANSI B 16-5 (15) 1/2 (250) 1500 120,6 82,5 34,9 22,2 4 6,4 (19.1) 0,750 110
ANSI B 16-5 (15) 1/2 (150) 900 120,6 82,5 34,9 22,2 4 6,4 (19.1) 0,750 110
ANSI B 16-5 (15) 1/2 (420) 2500 133,3 88,9 34,9 22,2 4 6,4 (19.1) 0,75 120
ANSI B 16-5 (20) 3/4 (20) 150 98,4 69,8 42,9 15,9 4 1,6 (12.7) 0,500 65
ANSI B 16-5 (20) 3/4 (100) 600 117,5 82,5 42,9 19,1 4 6,4 (15.9) 0,625 90
ANSI B 16-5 (20) 3/4 (50) 300 117,5 82,5 42,9 19,1 4 1,6 (15.9) 0,625 75
ANSI B 16-5 (20) 3/4 (250) 1500 130,2 88,9 42,9 22,2 4 6,4 (19.1) 0,750 115
ANSI B 16-5 (20) 3/4 (150) 900 130,2 88,9 42,9 22,2 4 6,4 (19.1) 0,750 115
ANSI B 16-5 (20) 3/4 (420) 2500 139,7 95,2 42,9 22,2 4 6,4 (19.1) 0,75 125
ANSI B 16-5 (25) 1 (20) 150 107,9 79,4 50,8 15,9 4 1,6 (12.7) 0,500 65
ANSI B 16-5 (25) 1 (100) 600 123,8 88,9 50,8 19,1 4 6,4 (15.9) 0,625 90
ANSI B 16-5 (25) 1 (50) 300 123,8 88,9 50,8 19,1 4 1,6 (15.9) 0,625 75
ANSI B 16-5 (25) 1 (250) 1500 149,2 101,6 50,8 25,4 4 6,4 (22.3) 0,875 125
ANSI B 16-5 (25) 1 (150) 900 149,2 101,6 50,8 25,4 4 6,4 (22.3) 0,875 125
ANSI B 16-5 (25) 1 (420) 2500 158,7 108,0 50,8 25,4 4 6,4 (22.3) 0,875 140
ANSI B 16-5 (32) 1-1/4 (20) 150 117,5 88,9 63,5 15,9 4 1,6 (12.7) 0,500 70
ANSI B 16-5 (32) 1-1/4 (100) 600 133,3 98,4 63,5 19,1 4 6,4 (15.9) 0,625 95
ANSI B 16-5 (32) 1-1/4 (50) 300 133,3 98,4 63,5 19,1 4 1,6 (15.9) 0,625 85
ANSI B 16-5 (32) 1-1/4 (250) 1500 158,7 111,1 63,5 25,4 4 6,4 (22.3) 0,875 125
ANSI B 16-5 (32) 1-1/4 (150) 900 158,7 111,1 63,5 25,4 4 6,4 (22.3) 0,875 125
ANSI B 16-5 (32) 1-1/4 (420) 2500 184,1 130,2 63,5 28,6 4 6,4 (25.4) 1 150
ANSI B 16-5 (40) 1-1/2 (20) 150 127,0 98,4 73,0 15,9 4 1,6 (12.7) 0,500 70
ANSI B 16-5 (40) 1-1/2 (100) 600 155,6 114,3 73,0 22,2 4 6,4 (19.1) 0,750 110
ANSI B 16-5 (40) 1-1/2 (50) 300 155,6 114,3 73,0 22,2 4 1,6 (19.1) 0,750 90
ANSI B 16-5 (40) 1-1/2 (250) 1500 177,8 123,8 73,0 28,6 4 6,4 (25.4) 1,000 140
ANSI B 16-5 (40) 1-1/2 (150) 900 177,8 123,8 73,0 28,6 4 6,4 (25.4) 1,000 140
ANSI B 16-5 (40) 1-1/2 (420) 2500 203,2 146,0 73,0 31,7 4 6,4 (28.6) 1,125 170
ANSI B 16-5 (50) 2 (20) 150 152,4 120,6 92,1 19,1 4 1,6 (15.9) 0,625 85
ANSI B 16-5 (50) 2 (100) 600 165,1 127,0 92,1 19,1 8 6,4 (15.9) 0,625 110
ANSI B 16-5 (50) 2 (50) 300 165,1 127,0 92,1 19,1 8 1,6 (15.9) 0,625 90
ANSI B 16-5 (50) 2 (250) 1500 215,9 165,1 92,1 25,4 8 6,4 (22.3) 0,875 145
ANSI B 16-5 (50) 2 (150) 900 215,9 165,1 92,1 25,4 8 6,4 (22.3) 0,875 145
ANSI B 16-5 (50) 2 (420) 2500 234,9 171,4 92,1 28,6 8 6,4 (25.4) 1 180
ANSI B 16-5 (65) 2-1/2 (20) 150 177,8 139,7 104,8 19,1 4 1,6 (15.9) 0,625 90
ANSI B 16-5 (65) 2-1/2 (100) 600 190,5 149,2 104,8 22,2 8 6,4 (19.1) 0,750 120
ANSI B 16-5 (65) 2-1/2 (50) 300 190,5 149,2 104,8 22,2 8 1,6 (19.1) 0,750 100
ANSI B 16-5 (65) 2-1/2 (250) 1500 244,5 190,5 104,8 28,6 8 6,4 (25.4) 1,000 160
ANSI B 16-5 (65) 2-1/2 (150) 900 244,5 190,5 104,8 28,6 8 6,4 (25.4) 1,000 160
ANSI B 16-5 (65) 2-1/2 (420) 2500 266,7 196,9 104,8 31,7 8 6,4 (28.6) 1,125 195
ANSI B 16-5 (80) 3 (20) 150 190,5 152,4 127,0 19,1 4 1,6 (15.9) 0,625 90
ANSI B 16-5 (80) 3 (100) 600 209,5 168,3 127,0 22,2 8 6,4 (19.1) 0,750 125
ANSI B 16-5 (80) 3 (50) 300 209,5 168,3 127,0 22,2 8 1,6 (19.1) 0,750 110
ANSI B 16-5 (80) 3 (150) 900 241,3 190,5 127,0 25,4 8 6,4 (22.3) 0,875 145
ANSI B 16-5 (80) 3 (250) 1500 266,7 203,2 127,0 31,7 8 6,4 (28.6) 1,125 180
ANSI B 16-5 (80) 3 (420) 2500 304,8 228,6 127,0 34,9 8 6,4 (31.8) 1,25 220
ANSI B 16-5 (100) 4 (20) 150 228,6 190,5 157,2 19,1 8 1,6 (15.9) 0,625 90
ANSI B 16-5 (100) 4 (50) 300 254,0 200,0 157,2 22,2 8 1,6 (19.1) 0,750 115
ANSI B 16-5 (100) 4 (100) 600 273,0 215,9 157,2 25,4 8 6,4 (22.3) 0,875 145
ANSI B 16-5 (100) 4 (150) 900 292,1 234,9 157,2 31,7 8 6,4 (28.6) 1,125 170
ANSI B 16-5 (100) 4 (250) 1500 311,1 241,3 157,2 34,9 8 6,4 (31.8) 1,250 195
ANSI B 16-5 (100) 4 (420) 2500 355,6 273,0 157,2 41,3 8 6,4 (38.1) 1,5 255
ANSI B 16-5 (125) 5 (20) 150 254,0 215,9 185,7 22,2 8 1,6 (19.1) 0,750 95
ANSI B 16-5 (125) 5 (50) 300 279,4 234,9 185,7 22,2 8 1,6 (19.1) 0,750 120
ANSI B 16-5 (125) 5 (100) 600 330,2 266,7 185,7 28,6 8 6,4 (25.4) 1,000 165
ANSI B 16-5 (125) 5 (150) 900 349,2 279,4 185,7 34,9 8 6,4 (31.8) 1,250 190
ANSI B 16-5 (125) 5 (250) 1500 374,6 292,1 185,7 41,3 8 6,4 (38.1) 1,500 250
ANSI B 16-5 (125) 5 (420) 2500 419,1 323,8 185,7 47,6 8 6,4 (44.5) 1,75 300
ANSI B 16-5 (150) 6 (20) 150 279,4 241,3 215,9 22,2 8 1,6 (19.1) 0,750 100
ANSI B 16-5 (150) 6 (50) 300 317,5 269,9 215,9 22,2 12 1,6 (19.1) 0,750 120
ANSI B 16-5 (150) 6 (100) 600 355,6 292,1 215,9 28,6 12 6,4 (25.4) 1,000 170
ANSI B 16-5 (150) 6 (250) 1500 393,7 317,5 215,9 38,1 12 6,4 (35.0) 1,375 260
ANSI B 16-5 (150) 6 (150) 900 381,0 317,5 215,9 31,7 12 6,4 (28.6) 1,125 190
ANSI B 16-5 (150) 6 (420) 2500 482,6 368,3 215,9 54,0 8 6,4 (50.8) 2 345
ANSI B 16-5 (200) 8 (20) 150 342,9 298,4 269,9 22,2 8 1,6 (19.1) 0,750 110
ANSI B 16-5 (200) 8 (50) 300 381,0 330,2 269,9 25,4 12 1,6 (22.3) 0,875 140
ANSI B 16-5 (200) 8 (100) 600 419,1 349,2 269,9 31,7 12 6,4 (28.6) 1,125 190
ANSI B 16-5 (200) 8 (250) 1500 482,6 393,7 269,9 44,4 12 6,4 (41.3) 1,625 290
ANSI B 16-5 (200) 8 (150) 900 469,9 393,7 269,9 38,1 12 6,4 (35.0) 1,375 220
ANSI B 16-5 (200) 8 (420) 2500 552,4 438,1 269,9 54,0 12 6,4 (50.8) 2 380
ANSI B 16-5 (250) 10 (20) 150 406,4 361,9 323,8 25,4 12 1,6 (22.3) 0,875 115
ANSI B 16-5 (250) 10 (50) 300 444,5 387,3 323,8 28,6 16 1,6 (25.4) 1,000 160
ANSI B 16-5 (250) 10 (100) 600 508,0 431,8 323,8 34,9 16 6,4 (31.8) 1,250 215
ANSI B 16-5 (250) 10 (150) 900 546,1 469,9 323,8 38,1 20 6,4 (35.0) 1,375 235
ANSI B 16-5 (250) 10 (250) 1500 584,3 482,6 323,8 50,8 12 6,4 (47.7) 1,875 335
ANSI B 16-5 (250) 10 (420) 2500 673,1 539,7 323,8 66,7 12 6,4 (63.5) 2,5 490
ANSI B 16-5 (300) 12 (20) 150 482,6 431,8 381,0 25,4 12 1,6 (22.3) 0,875 120
ANSI B 16-5 (300) 12 (50) 300 520,7 450,8 381,0 31,7 16 1,6 (28.6) 1,125 170
ANSI B 16-5 (300) 12 (100) 600 558,8 488,9 381,0 34,9 20 6,4 (31.8) 1,250 220
ANSI B 16-5 (300) 12 (150) 900 609,6 533,4 381,0 38,1 20 6,4 (35.0) 1,375 255
ANSI B 16-5 (300) 12 (250) 1500 673,1 571,5 381,0 54,0 16 6,4 (50.8) 2,000 375
ANSI B 16-5 (300) 12 (420) 2500 762,0 619,1 381,0 73,0 12 6,4 (69.9) 2,75 540
ANSI B 16-5 (350) 14 (20) 150 533,4 476,2 412,7 28,6 12 1,6 (25.4) 1,000 135
ANSI B 16-5 (350) 14 (50) 300 584,2 514,3 412,7 31,7 20 1,6 (28.6) 1,125 180
ANSI B 16-5 (350) 14 (100) 600 603,2 527,0 412,7 38,1 20 6,4 (35.0) 1,375 235
ANSI B 16-5 (350) 14 (150) 900 641,2 558,8 412,7 41,3 20 6,4 (38.1) 1,500 275
ANSI B 16-5 (350) 14 (250) 1500 749,3 635,0 412,7 60,3 16 6,4 (57.2) 2,250 405
ANSI B 16-5 (400) 16 (20) 150 596,9 539,7 469,9 28,6 16 1,6 (25.4) 1,000 135
ANSI B 16-5 (400) 16 (50) 300 647,7 571,5 469,9 34,9 20 1,6 (31.8) 1,250 190
ANSI B 16-5 (400) 16 (100) 600 685,8 603,2 469,9 41,3 20 6,4 (38.1) 1,500 255
ANSI B 16-5 (400) 16 (150) 900 704,8 615,9 469,9 44,4 20 6,4 (41.3) 1,625 285
ANSI B 16-5 (400) 16 (250) 1500 825,5 704,8 469,9 66,7 16 6,4 (63.5) 2,500 445
ANSI B 16-5 (500) 20 (20) 150 698,5 635,0 584,2 31,7 20 1,6 (28.6) 1,125 160
ANSI B 16-5 (500) 20 (50) 300 774,7 685,8 584,2 34,9 24 1,6 (28.6) 1,125 205
ANSI B 16-5 (500) 20 (100) 600 812,8 723,9 584,2 44,4 24 6,4 (41.3) 1,625 285
ANSI B 16-5 (500) 20 (150) 900 857,2 749,3 584,2 54,0 20 6,4 (50.8) 2,000 350
ANSI B 16-5 (500) 20 (250) 1500 984,2 831,8 584,2 79,4 16 6,4 (76.2) 3,000 540
ANSI B 16-5 (600) 24 (20) 150 812,8 749,3 692,1 34,9 20 1,6 (38.1) 1,250 170
ANSI B 16-5 (600) 24 (50) 300 914,4 812,8 692,1 41,3 24 1,6 (38.1) 1,500 230
ANSI B 16-5 (600) 24 (100) 600 939,8 838,2 692,1 50,8 24 6,4 (47.7) 1,875 330
ANSI B 16-5 (600) 24 (150) 900 1041,4 901,7 692,1 66,7 20 6,4 (63.5) 2,500 440
ANSI B 16-5 (600) 24 (250) 1500 1168,4 990,6 692,1 92,1 16 6,4 (88.9) 3,500 615
DIN 2631 10 6 75 50 35 11 4 2 М10
DIN 2632 10 10 90 60 40 14 4 2 М12
DIN 2633 10 16 90 60 40 14 4 2 М12
DIN 2634 10 25 90 60 40 14 4 2 М12
DIN 2635 10 40 90 60 40 14 4 2 М12
DIN 2636 10 64 100 70 40 14 4 2 М12
DIN 2737 10 100 100 70 40 14 4 2 М12
DIN 2630 10 1 и 2.5 75 50 35 11 4 2 М10
DIN 2631 15 6 80 55 40 11 4 2 М10
DIN 2632 15 10 95 65 45 14 4 2 М12
DIN 2633 15 16 95 65 45 14 4 2 М12
DIN 2634 15 25 95 65 45 14 4 2 М12
DIN 2635 15 40 95 65 45 14 4 2 М12
DIN 2636 15 64 105 75 45 14 4 2 М12
DIN 2737 15 100 105 75 45 14 4 2 М12
DIN 2638 15 160 105 75 45 14 4 2 М12
DIN 2628 15 250 130 90 45 18 4 2 M16
DIN 2630 15 1 и 2.5 80 55 40 11 4 2 М10
DIN 2631 20 6 90 65 50 11 4 2 М10
DIN 2632 20 10 105 75 58 14 4 2 М12
DIN 2633 20 16 105 75 58 14 4 2 М12
DIN 2634 20 25 105 75 58 14 4 2 М12
DIN 2635 20 40 105 75 58 14 4 2 М12
DIN 2636 20 64 125 90 58 18 4 2 М16
DIN 2737 20 100 125 90 58 18 4 2 М16
DIN 2630 20 1 и 2.5 90 65 50 11 4 2 М10
DIN 2631 25 6 100 75 60 11 4 2 М10
DIN 2632 25 10 115 85 68 14 4 2 М12
DIN 2633 25 16 115 85 68 14 4 2 М12
DIN 2634 25 25 115 85 68 14 4 2 М12
DIN 2635 25 40 115 85 68 14 4 2 М12
DIN 2636 25 64 140 100 68 18 4 2 М16
DIN 2737 25 100 140 100 68 18 4 2 М16
DIN 2638 25 160 140 100 68 18 4 2 М16
DIN 2628 25 250 150 105 68 22 4 2 M20
DIN 2630 25 1 и 2.5 100 75 60 11 4 2 М10
DIN 2631 32 6 120 90 70 14 4 2 М12
DIN 2632 32 10 140 100 78 18 4 2 М16
DIN 2633 32 16 140 100 78 18 4 2 М16
DIN 2634 32 25 140 100 78 18 4 2 М16
DIN 2635 32 40 140 100 78 18 4 2 М16
DIN 2636 32 64 155 110 78 22 4 2 М20
DIN 2737 32 100 155 110 78 22 4 2 М20
DIN 2630 32 1 и 2.5 120 90 70 14 4 2 М12
DIN 2631 40 6 130 100 80 14 4 3 М12
DIN 2632 40 10 150 110 88 18 4 3 М16
DIN 2633 40 16 150 110 88 18 4 3 М16
DIN 2634 40 25 150 110 88 18 4 3 М16
DIN 2635 40 40 150 110 88 18 4 3 М16
DIN 2636 40 64 170 125 88 22 4 3 М20
DIN 2737 40 100 170 125 88 22 4 3 М20
DIN 2638 40 160 170 125 88 22 4 3 М20
DIN 2628 40 250 185 135 88 26 4 3 M24
DIN 2630 40 1 и 2.5 130 100 80 14 4 3 М12
DIN 2631 50 6 140 110 90 14 4 3 М12
DIN 2632 50 10 165 125 102 18 4 3 М16
DIN 2633 50 16 165 125 102 18 4 3 М16
DIN 2634 50 25 165 125 102 18 4 3 М16
DIN 2635 50 40 165 125 102 18 4 3 М16
DIN 2636 50 64 180 135 102 22 4 3 М20
DIN 2737 50 100 195 145 102 26 4 3 М24
DIN 2638 50 160 195 145 102 26 4 3 М24
DIN 2628 50 250 200 150 102 26 8 3 М24
DIN 2630 50 1 и 2.5 140 110 90 14 4 3 М12
DIN 2631 65 6 160 130 110 14 4 3 М12
DIN 2632 65 10 185 145 122 18 4 3 М16
DIN 2633 65 16 185 145 122 18 4 3 М16
DIN 2634 65 25 185 145 122 18 8 3 М16
DIN 2635 65 40 185 145 122 18 8 3 М16
DIN 2636 65 64 205 160 122 22 8 3 М20
DIN 2737 65 100 220 170 122 26 8 3 М24
DIN 2638 65 160 220 170 122 26 8 3 М24
DIN 2628 65 250 230 180 122 26 8 3 М24
DIN 2630 65 1 и 2.5 160 130 110 14 4 3 М12
DIN 2631 80 6 190 150 128 18 4 3 М16
DIN 2632 80 10 200 160 138 18 8 3 М16
DIN 2633 80 16 200 160 138 18 8 3 М16
DIN 2634 80 25 200 160 138 18 8 3 М16
DIN 2635 80 40 200 160 138 18 8 3 М16
DIN 2636 80 64 215 170 138 22 8 3 М20
DIN 2737 80 100 230 180 138 26 8 3 М24
DIN 2638 80 160 230 180 138 26 8 3 М24
DIN 2628 80 250 255 200 138 30 8 3 M27
DIN 2630 80 1 и 2.5 190 150 128 18 4 3 М16
DIN 2631 100 6 210 170 148 18 4 3 М16
DIN 2632 100 10 220 180 158 18 8 3 М16
DIN 2633 100 16 220 180 158 18 8 3 М16
DIN 2634 100 25 235 190 162 22 8 3 М20
DIN 2635 100 40 235 190 162 22 8 3 М20
DIN 2636 100 64 250 200 162 26 8 3 М24
DIN 2737 100 100 265 210 162 30 8 3 М27
DIN 2638 100 160 265 210 162 30 8 3 М27
DIN 2628 100 250 300 235 162 33 8 3 M30
DIN 2630 100 1 и 2.5 210 170 148 18 4 3 М16
DIN 2631 125 6 240 200 178 18 8 3 М16
DIN 2632 125 10 250 210 188 18 8 3 М16
DIN 2633 125 16 250 210 188 18 8 3 М16
DIN 2634 125 25 270 220 188 26 8 3 М24
DIN 2635 125 40 270 220 188 26 8 3 М24
DIN 2636 125 64 295 240 188 30 8 3 М27
DIN 2737 125 100 315 250 188 33 8 3 М30
DIN 2638 125 160 315 250 188 33 8 3 М30
DIN 2628 125 250 340 275 188 33 12 3 М30
DIN 2630 125 1 и 2.5 240 200 178 18 8 3 М16
DIN 2631 150 6 265 225 202 18 8 3 М16
DIN 2632 150 10 285 240 212 22 8 3 М20
DIN 2633 150 16 285 240 212 22 8 3 М20
DIN 2634 150 25 300 250 218 26 8 3 М24
DIN 2635 150 40 300 250 218 26 8 3 М24
DIN 2636 150 64 345 280 218 33 8 3 М30
DIN 2737 150 100 355 290 218 33 12 3 М30
DIN 2638 150 160 355 290 218 33 12 3 М30
DIN 2628 150 250 390 320 218 36 12 3 M33
DIN 2630 150 1 и 2.5 265 225 202 18 8 3 М16
DIN 2631 200 6 320 280 258 18 8 3 М16
DIN 2632 200 10 340 295 268 22 8 3 М20
DIN 2633 200 16 340 295 268 22 12 3 М20
DIN 2634 200 25 360 310 278 26 12 3 М24
DIN 2635 200 40 375 320 285 30 12 3 М27
DIN 2636 200 64 415 345 285 36 12 3 М33
DIN 2737 200 100 430 360 285 36 12 3 М33
DIN 2638 200 160 430 360 285 36 12 3 М33
DIN 2628 200 250 485 400 285 42 12 3 M39
DIN 2630 200 1 и 2.5 320 280 258 18 8 3 М16
DIN 2631 250 6 375 335 312 18 12 3 М16
DIN 2632 250 10 395 350 320 22 12 3 М20
DIN 2633 250 16 405 355 320 26 12 3 М24
DIN 2634 250 25 425 370 335 30 12 3 М27
DIN 2635 250 40 450 385 345 33 12 3 М30
DIN 2636 250 64 470 400 345 36 12 3 М33
DIN 2737 250 100 505 430 345 39 12 3 М36
DIN 2638 250 160 515 430 345 42 12 3 М39
DIN 2628 250 250 585 490 345 48 16 3 M45
DIN 2630 250 1 и 2.5 375 335 312 18 12 3 М16
DIN 2631 300 6 440 395 365 22 12 4 М20
DIN 2632 300 10 445 400 370 22 12 4 М20
DIN 2633 300 16 460 410 378 26 12 4 М24
DIN 2634 300 25 485 430 395 30 16 4 М27
DIN 2635 300 40 515 450 410 33 16 4 М30
DIN 2636 300 64 530 460 410 36 16 4 М33
DIN 2737 300 100 585 500 410 42 16 4 М39
DIN 2638 300 160 585 500 410 42 16 4 М39
DIN 2630 300 1 и 2.5 440 395 365 22 12 4 М20
DIN 2631 350 6 490 445 415 22 12 4 М20
DIN 2632 350 10 505 460 430 22 16 4 М20
DIN 2633 350 16 520 470 438 26 16 4 М24
DIN 2634 350 25 555 490 450 33 16 4 М30
DIN 2635 350 40 580 510 465 36 16 4 М33
DIN 2636 350 64 600 525 465 39 16 4 М36
DIN 2737 350 100 655 560 465 48 16 4 М45
DIN 2630 350 1 и 2.5 490 445 415 22 12 4 М20
DIN 2631 400 6 540 495 465 22 16 4 М20
DIN 2632 400 10 565 515 482 26 16 4 М24
DIN 2633 400 16 580 525 490 30 16 4 М27
DIN 2634 400 25 620 550 505 36 16 4 М33
DIN 2635 400 40 660 585 535 39 16 4 М36
DIN 2636 400 64 670 585 535 42 16 4 М39
DIN 2630 400 1 и 2.5 540 495 465 22 16 4 М20
DIN 2631 500 6 645 600 570 22 20 4 М20
DIN 2632 500 10 670 620 585 26 20 4 М24
DIN 2633 500 16 715 650 610 33 20 4 М30
DIN 2634 500 25 730 660 615 36 20 4 М33
DIN 2635 500 40 755 670 615 42 20 4 М39
DIN 2630 500 1 и 2.5 645 600 570 22 20 4 М20
DIN 2631 600 6 755 705 670 26 20 5 М24
DIN 2632 600 10 780 725 685 30 20 5 М27
DIN 2633 600 16 840 770 725 36 20 5 М33
DIN 2634 600 25 845 770 720 39 20 5 М36
DIN 2630 600 1 и 2.5 755 705 670 26 20 5 М24
DIN 2631 800 6 975 920 880 30 24 5 М27
DIN 2632 800 10 1015 950 905 33 24 5 М30
DIN 2633 800 16 1025 950 900 39 24 5 М36
DIN 2634 800 25 1085 990 930 48 24 5 М45
DIN 2630 800 1 и 2.5 975 920 880 30 24 5 М27
DIN 2631 1000 6 1175 1120 1080 30 28 5 М27
DIN 2632 1000 10 1230 1160 1110 36 28 5 М33
DIN 2633 1000 16 1255 1170 1115 42 28 5 М39
DIN 2634 1000 25 1320 1210 1140 56 28 5 М52
DIN 2630 1000 1 и 2.5 1175 1120 1080 30 28 5 М27
DIN 2631 1200 6 1405 1340 1295 33 32 5 М30
DIN 2632 1200 10 1455 1380 1330 39 32 5 М36
DIN 2633 1200 16 1485 1390 1330 48 32 5 М45
DIN 2630 1200 1 и 2.5 1375 1320 1280 30 32 5 М27
DIN 2631 1400 6 1630 1560 1510 36 36 5 М33
DIN 2632 1400 10 1675 1590 1535 42 36 5 М39
DIN 2633 1400 16 1685 1590 1530 48 36 5 М45
DIN 2630 1400 1 и 2.5 1575 1520 1480 30 36 5 М27
DIN 2631 1600 6 1830 1760 1710 36 40 5 М33
DIN 2632 1600 10 1915 1820 1760 48 40 5 М45
DIN 2633 1600 16 1930 1820 1750 56 40 5 М52
DIN 2630 1600 1 и 2.5 1790 1730 1690 30 40 5 М27
DIN 2631 2000 6 2265 2180 2125 42 48 5 М39
DIN 2632 2000 10 2325 2230 2170 48 48 5 М45
DIN 2630 2000 1 и 2.5 2190 2130 2090 30 48 5 М27
DIN 2631 2400 6 2685 2600 2545 42 56 6 М39
DIN 2630 2400 1 и 2.5 2605 2540 2495 33 56 6 М30
DIN 2630 3000 1 и 2.5 3230 3160 3110 36 68 6 М33
ГОСТ 12815, 12820, 12821 10 6 75 50 35 11 4 2 М10
ГОСТ 12815, 12820, 12821 10 10 90 60 42 14 4 2 М12
ГОСТ 12815, 12820, 12821 10 16 90 60 42 14 4 2 М12
ГОСТ 12815, 12820, 12821 10 25 90 60 42 14 4 2 М12
ГОСТ 12815, 12820, 12821 10 40 90 60 42 14 4 2 М12
ГОСТ 12815, 12820, 12821 10 63 100 70 42 14 4 2 М12
ГОСТ 12815, 12820, 12821 10 100 100 70 42 14 4 2 М12
ГОСТ 12815, 12820, 12821 10 1 и 2.5 75 50 35 11 4 2 М10
ГОСТ 12815, 12820, 12821 15 6 80 55 40 11 4 2 М10
ГОСТ 12815, 12820, 12821 15 10 95 65 47 14 4 2 М12
ГОСТ 12815, 12820, 12821 15 16 95 65 47 14 4 2 М12
ГОСТ 12815, 12820, 12821 15 25 95 65 47 14 4 2 М12
ГОСТ 12815, 12820, 12821 15 40 95 65 47 14 4 2 М12
ГОСТ 12815, 12820, 12821 15 63 105 75 47 14 4 2 М12
ГОСТ 12815, 12820, 12821 15 100 105 75 47 14 4 2 М12
ГОСТ 12815, 12820, 12821 15 160 105 75 47 14 4 2 М12
ГОСТ 12815, 12820, 12821 15 200 120 82 47 22 4 2 М20
ГОСТ 12815, 12820, 12821 15 1 и 2.5 80 55 40 11 4 2 М10
ГОСТ 12815, 12820, 12821 20 6 90 65 50 11 4 2 М10
ГОСТ 12815, 12820, 12821 20 10 105 75 58 14 4 2 М12
ГОСТ 12815, 12820, 12821 20 16 105 75 58 14 4 2 М12
ГОСТ 12815, 12820, 12821 20 25 105 75 58 14 4 2 М12
ГОСТ 12815, 12820, 12821 20 40 105 75 58 14 4 2 М12
ГОСТ 12815, 12820, 12821 20 63 125 90 58 18 4 2 М16
ГОСТ 12815, 12820, 12821 20 100 125 90 58 18 4 2 М16
ГОСТ 12815, 12820, 12821 20 160 125 90 58 18 4 2 М16
ГОСТ 12815, 12820, 12821 20 200 130 90 58 22 4 2 М20
ГОСТ 12815, 12820, 12821 20 1 и 2.5 90 65 50 11 4 2 М10
ГОСТ 12815, 12820, 12821 25 6 100 75 60 11 4 2 М10
ГОСТ 12815, 12820, 12821 25 10 115 85 68 14 4 2 М12
ГОСТ 12815, 12820, 12821 25 16 115 85 68 14 4 2 М12
ГОСТ 12815, 12820, 12821 25 25 115 85 68 14 4 2 М12
ГОСТ 12815, 12820, 12821 25 40 115 85 68 14 4 2 М12
ГОСТ 12815, 12820, 12821 25 63 135 100 68 18 4 2 М16
ГОСТ 12815, 12820, 12821 25 100 135 100 68 18 4 2 М16
ГОСТ 12815, 12820, 12821 25 160 135 100 68 18 4 2 М16
ГОСТ 12815, 12820, 12821 25 200 150 102 68 26 4 2 М24
ГОСТ 12815, 12820, 12821 25 1 и 2.5 100 75 60 11 4 2 М10
ГОСТ 12815, 12820, 12821 32 6 120 90 70 14 4 2 М12
ГОСТ 12815, 12820, 12821 32 10 135 100 78 18 4 2 М16
ГОСТ 12815, 12820, 12821 32 16 135 100 78 18 4 2 М16
ГОСТ 12815, 12820, 12821 32 25 135 100 78 18 4 2 М16
ГОСТ 12815, 12820, 12821 32 40 135 100 78 18 4 2 М16
ГОСТ 12815, 12820, 12821 32 63 150 110 78 22 4 2 М20
ГОСТ 12815, 12820, 12821 32 100 150 110 78 22 4 2 М20
ГОСТ 12815, 12820, 12821 32 160 150 110 78 22 4 2 М20
ГОСТ 12815, 12820, 12821 32 200 160 115 78 26 4 2 М24
ГОСТ 12815, 12820, 12821 32 1 и 2.5 120 90 70 14 4 2 М12
ГОСТ 12815, 12820, 12821 40 6 130 100 80 14 4 3 М12
ГОСТ 12815, 12820, 12821 40 10 145 110 88 18 4 3 М16
ГОСТ 12815, 12820, 12821 40 16 145 110 88 18 4 3 М16
ГОСТ 12815, 12820, 12821 40 25 145 110 88 18 4 3 М16
ГОСТ 12815, 12820, 12821 40 40 145 110 88 18 4 3 М16
ГОСТ 12815, 12820, 12821 40 63 165 125 88 22 4 3 М20
ГОСТ 12815, 12820, 12821 40 100 165 125 88 22 4 3 М20
ГОСТ 12815, 12820, 12821 40 160 165 125 88 22 4 3 М20
ГОСТ 12815, 12820, 12821 40 200 170 124 88 26 4 3 М24
ГОСТ 12815, 12820, 12821 40 1 и 2.5 130 100 80 14 4 3 М12
ГОСТ 12815, 12820, 12821 50 6 140 110 90 14 4 3 М12
ГОСТ 12815, 12820, 12821 50 10 160 125 102 18 4 3 М16
ГОСТ 12815, 12820, 12821 50 16 160 125 102 18 4 3 М16
ГОСТ 12815, 12820, 12821 50 25 160 125 102 18 4 3 М16
ГОСТ 12815, 12820, 12821 50 40 160 125 102 18 4 3 М16
ГОСТ 12815, 12820, 12821 50 63 175 135 102 22 4 3 М20
ГОСТ 12815, 12820, 12821 50 100 195 145 102 26 4 3 М24
ГОСТ 12815, 12820, 12821 50 160 195 145 102 26 4 3 М24
ГОСТ 12815, 12820, 12821 50 200 210 160 102 26 8 3 М24
ГОСТ 12815, 12820, 12821 50 1 и 2.5 140 110 90 14 4 3 М12
ГОСТ 12815, 12820, 12821 65 6 160 130 110 14 4 3 М12
ГОСТ 12815, 12820, 12821 65 10 180 145 122 18 4 3 М16
ГОСТ 12815, 12820, 12821 65 16 180 145 122 18 4 3 М16
ГОСТ 12815, 12820, 12821 65 25 180 145 122 18 8 3 М16
ГОСТ 12815, 12820, 12821 65 40 180 145 122 18 8 3 М16
ГОСТ 12815, 12820, 12821 65 63 200 160 122 22 8 3 М20
ГОСТ 12815, 12820, 12821 65 100 220 170 122 26 8 3 М24
ГОСТ 12815, 12820, 12821 65 160 220 170 122 26 8 3 М24
ГОСТ 12815, 12820, 12821 65 200 260 203 122 30 8 3 М27
ГОСТ 12815, 12820, 12821 65 1 и 2.5 160 130 110 14 4 3 М12
ГОСТ 12815, 12820, 12821 80 6 185 150 128 18 4 3 М16
ГОСТ 12815, 12820, 12821 80 10 195 160 133 18 4 3 М16
ГОСТ 12815, 12820, 12821 80 16 195 160 133 18 4 3 М16
ГОСТ 12815, 12820, 12821 80 25 195 160 133 18 8 3 М16
ГОСТ 12815, 12820, 12821 80 40 195 160 133 18 8 3 М16
ГОСТ 12815, 12820, 12821 80 63 210 170 133 22 8 3 М20
ГОСТ 12815, 12820, 12821 80 100 230 180 133 26 8 3 М24
ГОСТ 12815, 12820, 12821 80 160 230 180 133 26 8 3 М24
ГОСТ 12815, 12820, 12821 80 200 290 230 133 33 8 3 М30
ГОСТ 12815, 12820, 12821 80 1 и 2.5 185 150 128 18 4 3 М16
ГОСТ 12815, 12820, 12821 100 6 205 170 148 18 4 3 М16
ГОСТ 12815, 12820, 12821 100 10 215 180 158 18 8 3 М16
ГОСТ 12815, 12820, 12821 100 16 215 180 158 18 8 3 М16
ГОСТ 12815, 12820, 12821 100 25 230 190 158 22 8 3 М20
ГОСТ 12815, 12820, 12821 100 40 230 190 158 22 8 3 М20
ГОСТ 12815, 12820, 12821 100 63 250 200 158 26 8 3 М24
ГОСТ 12815, 12820, 12821 100 100 265 210 158 30 8 3 М27
ГОСТ 12815, 12820, 12821 100 160 265 210 158 30 8 3 М27
ГОСТ 12815, 12820, 12821 100 200 360 292 158 39 8 3 М36
ГОСТ 12815, 12820, 12821 100 1 и 2.5 205 170 148 18 4 3 М16
ГОСТ 12815, 12820, 12821 125 6 235 200 178 18 8 3 М16
ГОСТ 12815, 12820, 12821 125 10 245 210 184 18 8 3 М16
ГОСТ 12815, 12820, 12821 125 16 245 210 184 18 8 3 М16
ГОСТ 12815, 12820, 12821 125 25 270 220 184 26 8 3 М24
ГОСТ 12815, 12820, 12821 125 40 270 220 184 26 8 3 М24
ГОСТ 12815, 12820, 12821 125 63 295 240 184 30 8 3 М27
ГОСТ 12815, 12820, 12821 125 100 310 250 184 33 8 3 М30
ГОСТ 12815, 12820, 12821 125 160 310 250 184 33 8 3 М30
ГОСТ 12815, 12820, 12821 125 200 385 318 184 39 12 3 М36
ГОСТ 12815, 12820, 12821 125 1 и 2.5 235 200 178 18 8 3 М16
ГОСТ 12815, 12820, 12821 150 6 260 225 202 18 8 3 М16
ГОСТ 12815, 12820, 12821 150 10 280 240 212 22 8 3 М20
ГОСТ 12815, 12820, 12821 150 16 280 240 212 22 8 3 М20
ГОСТ 12815, 12820, 12821 150 25 300 250 212 26 8 3 М24
ГОСТ 12815, 12820, 12821 150 40 300 250 212 26 8 3 М24
ГОСТ 12815, 12820, 12821 150 63 340 280 212 33 8 3 М30
ГОСТ 12815, 12820, 12821 150 100 350 290 212 33 12 3 М30
ГОСТ 12815, 12820, 12821 150 160 350 290 212 33 12 3 М30
ГОСТ 12815, 12820, 12821 150 200 440 360 212 45 12 3 М42
ГОСТ 12815, 12820, 12821 150 1 и 2.5 260 225 202 18 8 3 М16
ГОСТ 12815, 12820, 12821 200 6 315 280 258 18 8 3 М16
ГОСТ 12815, 12820, 12821 200 10 335 295 268 22 8 3 М20
ГОСТ 12815, 12820, 12821 200 16 335 295 268 22 12 3 М20
ГОСТ 12815, 12820, 12821 200 25 360 310 278 26 12 3 М24
ГОСТ 12815, 12820, 12821 200 40 375 320 285 30 12 3 М27
ГОСТ 12815, 12820, 12821 200 63 405 345 285 33 12 3 М30
ГОСТ 12815, 12820, 12821 200 100 430 360 285 39 12 3 М36
ГОСТ 12815, 12820, 12821 200 160 430 360 285 39 12 3 М36
ГОСТ 12815, 12820, 12821 200 200 535 440 285 52 12 3 М48
ГОСТ 12815, 12820, 12821 200 1 и 2.5 315 280 258 18 8 3 М16
ГОСТ 12815, 12820, 12821 250 6 370 335 312 18 12 3 М16
ГОСТ 12815, 12820, 12821 250 10 390 350 320 22 12 3 М20
ГОСТ 12815, 12820, 12821 250 16 405 355 320 26 12 3 М24
ГОСТ 12815, 12820, 12821 250 25 425 370 335 30 12 3 М27
ГОСТ 12815, 12820, 12821 250 40 445 385 345 33 12 3 М30
ГОСТ 12815, 12820, 12821 250 63 470 400 345 39 12 3 М36
ГОСТ 12815, 12820, 12821 250 100 500 430 345 39 12 3 М36
ГОСТ 12815, 12820, 12821 250 160 500 430 345 39 12 3 М36
ГОСТ 12815, 12820, 12821 250 200 670 572 345 56 16 3 М52
ГОСТ 12815, 12820, 12821 250 1 и 2.5 370 335 312 18 12 3 М16
ГОСТ 12815, 12820, 12821 300 6 435 395 365 22 12 4 М20
ГОСТ 12815, 12820, 12821 300 10 440 400 370 22 12 4 М20
ГОСТ 12815, 12820, 12821 300 16 460 410 370 26 12 4 М24
ГОСТ 12815, 12820, 12821 300 25 485 430 390 30 16 4 М27
ГОСТ 12815, 12820, 12821 300 40 510 450 410 33 16 4 М30
ГОСТ 12815, 12820, 12821 300 63 530 460 410 39 16 4 М36
ГОСТ 12815, 12820, 12821 300 100 585 500 410 45 16 4 М42
ГОСТ 12815, 12820, 12821 300 160 585 500 410 45 16 4 М42
ГОСТ 12815, 12820, 12821 300 1 и 2.5 435 395 365 22 12 4 М20
ГОСТ 12815, 12820, 12821 350 6 485 445 415 22 12 4 М20
ГОСТ 12815, 12820, 12821 350 10 500 460 430 22 16 4 М20
ГОСТ 12815, 12820, 12821 350 16 520 470 430 26 16 4 М24
ГОСТ 12815, 12820, 12821 350 25 550 490 450 33 16 4 М30
ГОСТ 12815, 12820, 12821 350 40 570 510 465 33 16 4 М30
ГОСТ 12815, 12820, 12821 350 63 595 525 465 39 16 4 М36
ГОСТ 12815, 12820, 12821 350 100 655 560 465 52 16 4 М48
ГОСТ 12815, 12820, 12821 350 1 и 2.5 485 445 415 22 12 4 М20
ГОСТ 12815, 12820, 12821 400 6 535 495 465 22 16 4 М20
ГОСТ 12815, 12820, 12821 400 10 565 515 482 26 16 4 М24
ГОСТ 12815, 12820, 12821 400 16 580 525 482 30 16 4 М27
ГОСТ 12815, 12820, 12821 400 25 610 550 505 33 16 4 М30
ГОСТ 12815, 12820, 12821 400 40 655 585 535 39 16 4 М36
ГОСТ 12815, 12820, 12821 400 63 670 585 535 45 16 4 М42
ГОСТ 12815, 12820, 12821 400 100 715 620 535 52 16 4 М48
ГОСТ 12815, 12820, 12821 400 1 и 2.5 535 495 465 22 16 4 М20
ГОСТ 12815, 12820, 12821 500 6 640 600 570 22 20 4 М20
ГОСТ 12815, 12820, 12821 500 10 670 620 585 26 20 4 М24
ГОСТ 12815, 12820, 12821 500 16 710 650 585 33 20 4 М30
ГОСТ 12815, 12820, 12821 500 25 730 660 615 39 20 4 М36
ГОСТ 12815, 12820, 12821 500 40 755 670 615 45 20 4 М42
ГОСТ 12815, 12820, 12821 500 63 800 705 615 52 20 4 М48
ГОСТ 12815, 12820, 12821 500 1 и 2.5 640 600 570 22 16 4 М20
ГОСТ 12815, 12820, 12821 600 6 755 705 670 26 20 5 М24
ГОСТ 12815, 12820, 12821 600 10 780 725 685 30 20 5 М27
ГОСТ 12815, 12820, 12821 600 16 840 770 685 39 20 5 М36
ГОСТ 12815, 12820, 12821 600 25 840 770 720 39 20 5 М36
ГОСТ 12815, 12820, 12821 600 40 890 795 735 52 20 5 М48
ГОСТ 12815, 12820, 12821 600 63 925 820 735 56 20 5 М52
ГОСТ 12815, 12820, 12821 600 1 и 2.5 755 705 670 26 20 5 М24
ГОСТ 12815, 12820, 12821 800 6 975 920 880 30 24 5 М27
ГОСТ 12815, 12820, 12821 800 10 1010 950 905 33 24 5 М30
ГОСТ 12815, 12820, 12821 800 16 1020 950 905 39 24 5 М36
ГОСТ 12815, 12820, 12821 800 25 1075 990 930 45 24 5 М42
ГОСТ 12815, 12820, 12821 800 40 1135 1030 960 56 24 5 М52
ГОСТ 12815, 12820, 12821 800 63 1165 1050 960 62 24 5 М56
ГОСТ 12815, 12820, 12821 800 1 и 2.5 975 920 880 30 24 5 М27
ГОСТ 12815, 12820, 12821 1000 6 1175 1120 1080 30 28 5 М27
ГОСТ 12815, 12820, 12821 1000 10 1220 1160 1110 33 28 5 М30
ГОСТ 12815, 12820, 12821 1000 16 1255 1170 1110 45 28 5 М42
ГОСТ 12815, 12820, 12821 1000 25 1315 1210 1140 56 28 5 М52
ГОСТ 12815, 12820, 12821 1000 40 1360 1250 1180 56 28 5 М52
ГОСТ 12815, 12820, 12821 1000 63 1415 1290 1180 70 28 5 М64
ГОСТ 12815, 12820, 12821 1000 1 и 2.5 1175 1120 1080 30 28 5 М27
ГОСТ 12815, 12820, 12821 1200 6 1400 1340 1295 33 32 5 М30
ГОСТ 12815, 12820, 12821 1200 10 1455 1380 1330 39 32 5 М30
ГОСТ 12815, 12820, 12821 1200 16 1485 1380 1330 52 32 5 М48
ГОСТ 12815, 12820, 12821 1200 25 1525 1420 1350 56 32 5 М52
ГОСТ 12815, 12820, 12821 1200 40 1575 1460 1380 62 32 5 М56
ГОСТ 12815, 12820, 12821 1200 63 1665 1530 1380 78 32 5 М72
ГОСТ 12815, 12820, 12821 1200 1 и 2.5 1375 1320 1280 30 32 5 М27
ГОСТ 12815, 12820, 12821 1400 6 1620 1560 1510 33 36 5 М30
ГОСТ 12815, 12820, 12821 1400 10 1675 1590 1530 45 36 5 М36
ГОСТ 12815, 12820, 12821 1400 16 1685 1590 1530 52 36 5 М48
ГОСТ 12815, 12820, 12821 1400 25 1750 1640 1560 62 36 5 М56
ГОСТ 12815, 12820, 12821 1400 1 и 2.5 1575 1520 1480 30 36 5 М27
ГОСТ 12815, 12820, 12821 1600 6 1820 1760 1710 33 40 5 М30
ГОСТ 12815, 12820, 12821 1600 10 1915 1820 1750 52 40 5 М42
ГОСТ 12815, 12820, 12821 1600 16 1925 1820 1750 56 40 5 М52
ГОСТ 12815, 12820, 12821 1600 1 и 2.5 1758 1730 1690 30 40 5 М27
ГОСТ 12815, 12820, 12821 2000 6 2265 2180 2125 45 48 5 М42
ГОСТ 12815, 12820, 12821 2000 10 2325 2230 2150 52 48 5 М48
ГОСТ 12815, 12820, 12821 2000 1 и 2.5 2190 2130 2090 30 48 5 М27
ГОСТ 12815, 12820, 12821 2400 6 2685 2600 2545 45 56 6 М42
ГОСТ 12815, 12820, 12821 2400 1 и 2.5 2605 2540 2495 33 56 6 М30
ГОСТ 12815, 12820, 12821 3000 1 и 2.5 3240 3160 3110 39 68 6 М36



Дополнительная информация от TehTab.ru:
  • Фланцевые соединения и крепеж. Обзор, общие сведения. Соединение фланцев. Фланцевое соединение.
  • Размеры болтов и шпилек для фланцевых соединений по ГОСТ 12815 (12820, 12821, 12822....)
  • Габаритные размеры и (вес) фланцев и заглушек. Воротниковые ГОСТ 12821-80. Плоские ГОСТ 12820-80. Глухие АТК 24.200. 02-90. Все данные для 1 исполнения (Ряд 1)
  • Комплектация фланцев шпильками. Количество и размер шпилек. Воротниковые ГОСТ 12821-80. Плоские ГОСТ 12820-80. Глухие АТК 24.200. 02-90. Все данные для 1 исполнения (Ряд 1)
  • Масса шпилек, гаек, комплектов из 1 шпильки и 2-х гаек в кг при комплектации фланцев. Размер гаечного ключа.
  • Масса комплектов воротниковых фланцев по ГОСТ 12821-80 включая крепеж. 1 фланец + 1 комплект крепежа в кг.
  • ГОСТ 12816-80. Общие технические требования к фланцам.
  • Рекомендации ДПВА по необходимому качеству обработки присоединительной поверхности фланцев для различных материалов /типов межфланцевых (фланцевых) прокладок.
  • Вы сейчас здесь: Фланцы с присоединительным выступом ГОСТ, DIN (EN1092-1) c PN до 250 и ANSI до 2500, Чертеж и размеры
  • Фланцы c присоединительной поверхностью выступ-впадина по ГОСТ, DIN c PN до 200 и ANSI до 2500, Чертежи и размеры
  • Фланцы с присоединительной поверхностью шип-паз по ГОСТ, DIN c PN до 200 и ANSI до 2500, Чертежи и размеры
  • Фланцы под прокладку овального и восьмиугольного сечения (кольца АРМКО) ГОСТ c PN до 200 и ANSI до 2500, Чертеж и размеры
  • Присоединительные поверхности фланцев по DIN EN 1092-1. Присоединительные размеры фланцев по DIN EN 1092-1.
  • Фланцы свободные на приварном кольце по ГОСТ 12822-80 Ру 6,10,16,25; Ду 15-500. Дополнительные длины болтов при использовании одного или двух таких фланцев в соединении.
  • ГОСТ Р 54432—2011. ФЛАНЦЫ АРМАТУРЫ СОЕДИНИТЕЛЬНЫХ ЧАСТЕЙ И ТРУБОПРОВОДОВ НА НОМИНАЛЬНОЕ ДАВЛЕНИЕ ОТ PN 1 ДО PN 200
  • Прижимной плоский стальной фланец для полиэтиленовых труб, фланец для трубы ПЭ, ПНД. Ру10:Ду20-1200, Ру16:Ду20-600, сверловка по ГОСТ. Таблица соответствия размера ПЭ трубы и Ду фланца по ГОСТ. Дополнительные длины болтов при использовании.
  • Сравнительная таблица наружных диаметров труб из различных материалов. Трубы из чугуна GG (СЧ) и GGG (ВЧШГ), сталь, ПВХ (PVC) , ПЭ (PE). Наружный (внешний) диаметр в мм. Таблица для Ду 25-1200.
  • Таблица соответствия Ду, DN, резьб и наружных диаметров стальных и полимерных труб по ГОСТ и DIN / EN. Таблица для Ду10-1200.
  • Фланцевые сочленения и присоединения приводов, редукторов, управляющих клапанов, прочие.

  • ↓Поиск на сайте TehTab.ru - Введите свой запрос в форму

    Нашли ошибку? Есть дополнения? Напишите нам об этом, указав ссылку на страницу.
