Для точных вычислений, естестенно, следует пользоваться более сложными моделями: (Коэффициенты теплового расширения), но для практических целей значительно удобней пользоваться ориентировочной табличкой:

Таблица. Практические величины теплового линейного удлинения труб из различных материалов при нагреве на 50°C в диапазоне температур -50/+100 °C
Температурное линейное удлинение трубопроводов из различных материалов. Удлинение ("расширение") труб при нагреве. Чугун, сталь, медь, латунь, алюминий, металлополимерные, ПП (PP), ПВХ, ПЭ (PEX), полибутилен. Таблица.
Материал трубы
Линейное удлинение на 100 погонных метров трубы при нагреве на 50°C
Чугун 52 мм 5,2 см 0,052 м
Сталь нержавеющая 55 мм 5,5 см 0,055 м
Сталь углеродистая 58 мм 5,8 см 0,058 м
Медь 85 мм 8,5 см 0,085 м
Латунь 95 мм 9,5 см 0,095 м
Алюминий 115 мм 11,5 см 0,115 м
Металлополимерные трубы 130 мм 13 см 0,13 м
Полипропилен с алюминием 150 мм 15 см 0,15 м
Полипропилен армированный 310 мм 31 см 0,31 м
ПВХ (PVC) поливинилхлорид 400 мм 40 см 0,4 м
Полипропилен без армирования 650 мм 65 см 0,65 м
Полибутилен (PB) 750 мм 75 см 0,75 м
Полиэтилен, ПЭ,  (PEX) 1000 мм 100 см 1 м

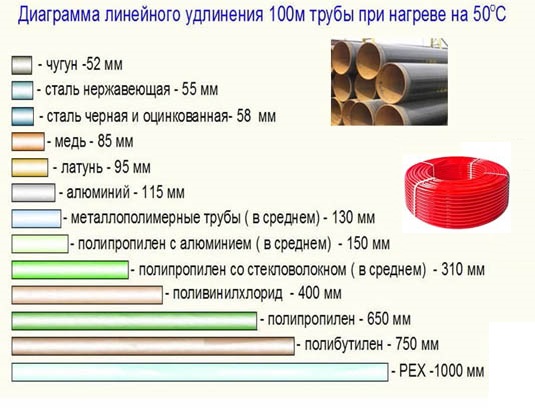

Ну и для совсем уж эстетов:) , рисунок:
